Montaj ve Kurulum Süreci
FuranFlex astarın bacalara yerleştirilmesi temel olarak diğer baca kaplama yöntemlerinden farklıdır. Geleneksel yöntemlerle birkaç gün süren baca montajları, FuranFlex teknolojisini uygulayarak birkaç saat içinde tamamlanmaktadır. Başka bir yöntemle kaplanamayan veya sadece bazı duvarların yıkılmasıyla kaplanabilen bacaları bile kırım yapmadan astarlamak için bir çözüm sağlar.FuranFlex astarın bacalara yerleştirilmesi temel olarak diğer baca kaplama yöntemlerinden farklıdır. Geleneksel yöntemlerle birkaç gün süren baca montajları, FuranFlex teknolojisini uygulayarak birkaç saat içinde tamamlanmaktadır. Başka bir yöntemle kaplanamayan veya sadece bazı duvarların yıkılmasıyla kaplanabilen bacaları bile kırım yapmadan astarlamak için bir çözüm sağlar.
Aynı zamanda, FuranFlex astarı, geleneksel baca astarlarının malzemelerinden daha dayanıklı ve güvenlidir.Aynı zamanda, FuranFlex astarı, geleneksel baca astarlarının malzemelerinden daha dayanıklı ve güvenlidir.

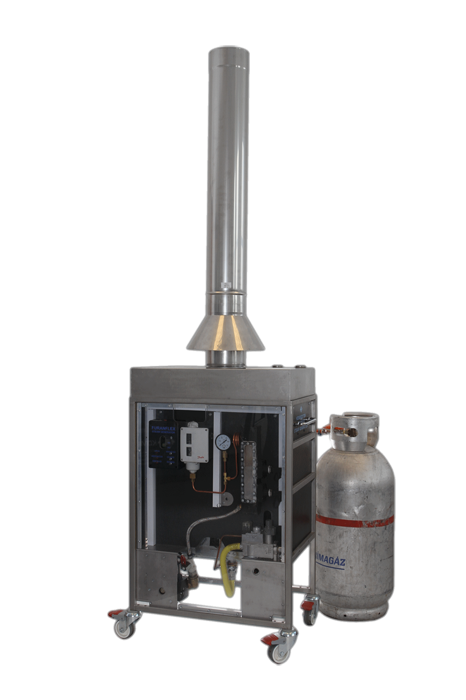

Tesisatta buhar jeneratörü gerekli
Sadece Kompozitor Kft tarafından eğitilmiş ve eğitim belgesine sahip kişiler montaj işlemlerini yapabilir ve sadece bu teknoloji için özel olarak tasarlanmış ve geliştirilmiş araçlar kurulum çalışmalarında kullanılabilir. Eğitim her iki tür FuranFlex (siyah) ve FuranFlex RWV (kırmızı) için de geçerlidir.Sadece Kompozitor Kft tarafından eğitilmiş ve eğitim belgesine sahip kişiler montaj işlemlerini yapabilir ve sadece bu teknoloji için özel olarak tasarlanmış ve geliştirilmiş araçlar kurulum çalışmalarında kullanılabilir. Eğitim her iki tür FuranFlex (siyah) ve FuranFlex RWV (kırmızı) için de geçerlidir.
FuranFlex Eğitim Sertifikası
aşağıdaki özet, furanflex kurulumunun işlem adımlarına ilişkin bazı bilgileri sağlamaktadır.

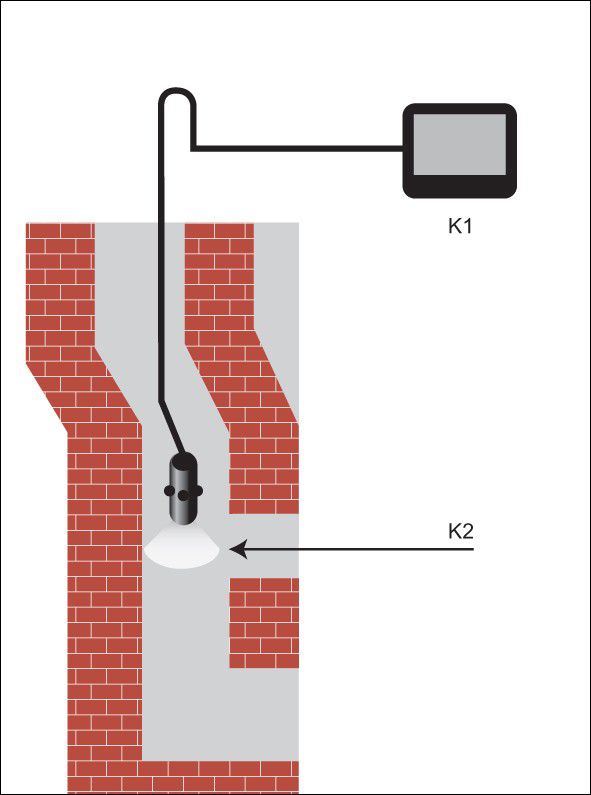

K1: monitör K2: kamera
1. MONTAJ İÇİN HAZIRLIK
- kamera ile kontrol
- yabancı nesneleri kaldırma
- gerekirse temizlik
- buhar jeneratörünün saf su ile doldurulması
- buhar jeneratörünü gaz tüpüne bağlaması
- buhar jeneratörünün çalıştırılarak, buharın ısıtılması
 |
 |

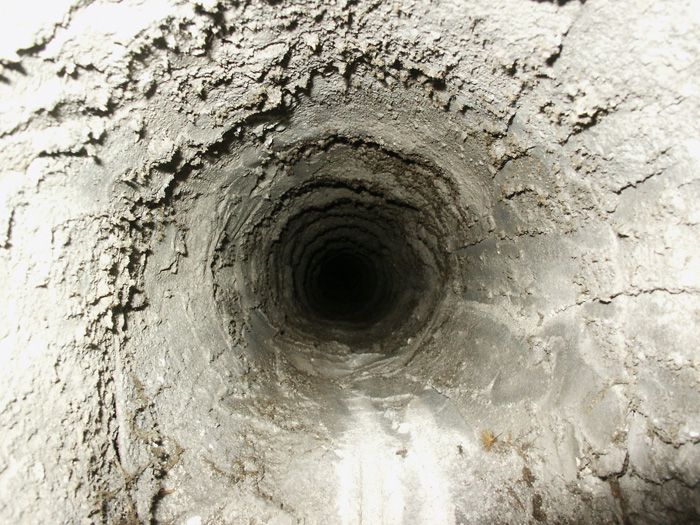

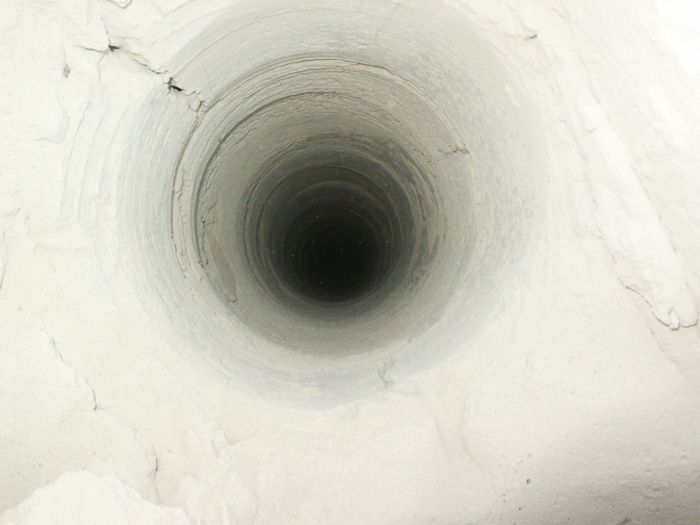

| Baca şaftının temizlik öncesi ve sonrası halinin fotoğrafları | |

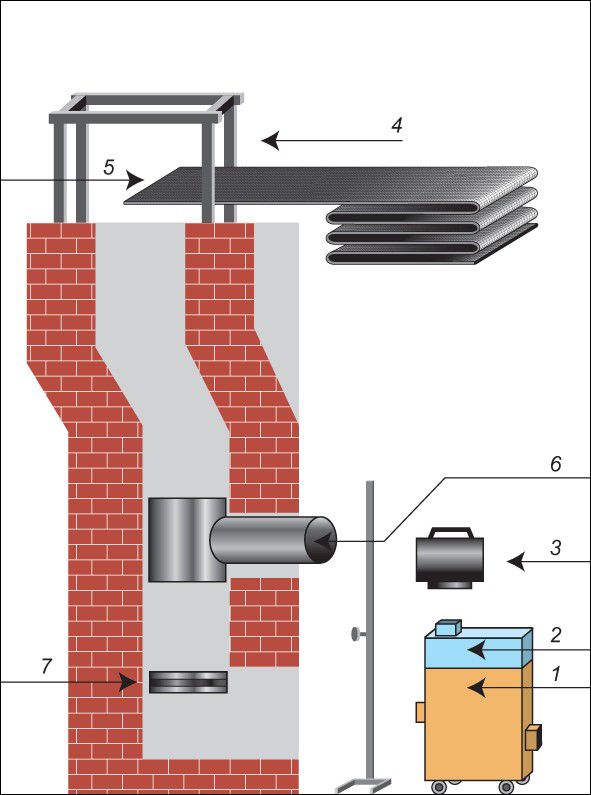

1. Buhar jeneratörü 2. Su deposu 3. Hızlı üfleme ünitesi 4. Üst ayak 5. FuranFlex ® 6. T-bağlantı 7. Kalibrasyon halkası
2. YERLEŞTİRME İŞLEMİ İÇİN HAZIRLIK
- T-modülünün yerleştirimesi
- FuranFlex malzemesinin (5) şafta yaklaştırılması
- Kurulum için gerekli makine ve aletlerin hazırlanması

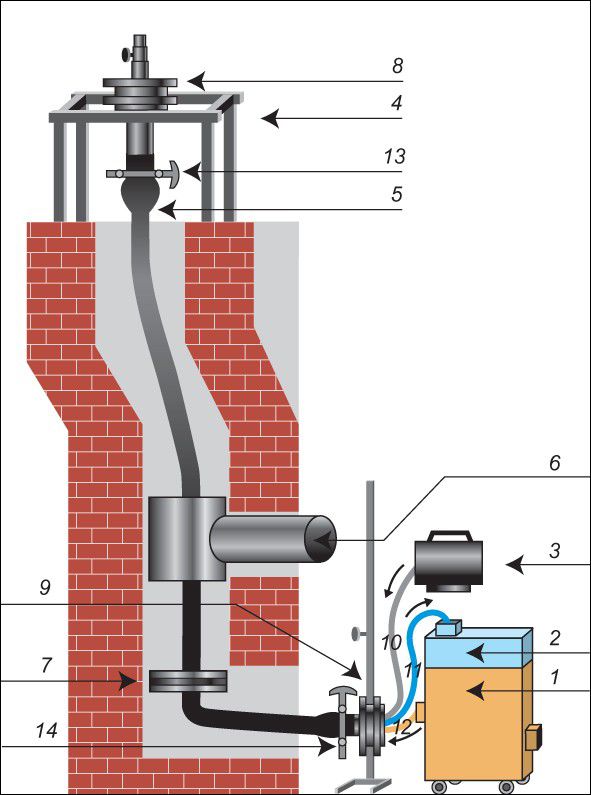

1. Buhar kazanı 2. Su haznesi 3. Hızlı üfleme ünitesi 4. Üst ayak 5. FuranFlex ® 6. T-eklem 7. Kalibrasyon halkası 8. Üst adaptör kafası 9. Alt adaptör kafası 10. Hava giriş borusu 11. Yoğuşma drenaj borusu 12. Buhar giriş borusu 13 - 14. Halat tutucu
3. YERLEŞTİRME İŞLEMİ
- Yerleştirme, daha küçük bacalarda, yukarıdan aşağıya, daha büyük bacalarda, alttan üste bir vinç ile gerçekleştirilir.
- Astar borusunun t-modülünden (6) ve kalibrasyon halkasından (7) geçerilir.
- Adaptör kafaları standlara sabitlenir.
- Kompresör (3) borusunun (10) bağlanması
- Buhar jeneratörünün (1) borusunun (12) bağlanması
- Yoğuşma suyunun (11) geri dönen hattının su deposuna (2) bağlanması

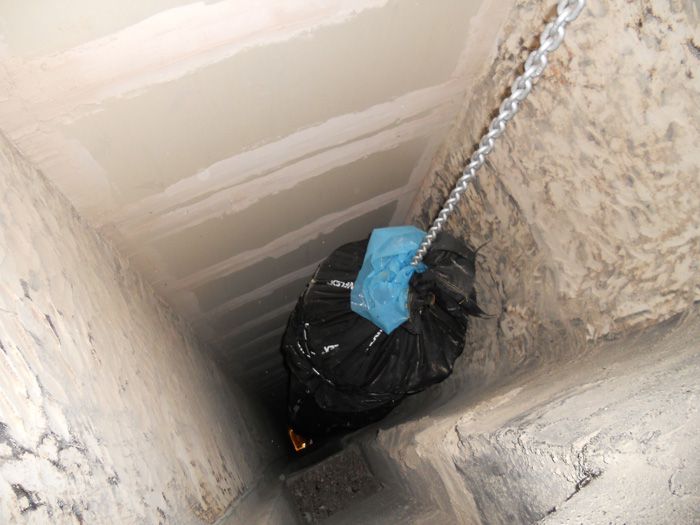

Furanflex’in bir vinç yardımı ile yukarı çekilmesi
1. Buhar kazanı 2. Su haznesi 3. Hızlı üfleme ünitesi 4. Üst ayak 5. FuranFlex ® 6. T-eklem 7. Kalibrasyon halkası 8. Üst adaptör kafası 9. Alt adaptör kafası 10. Hava giriş borusu 11. Yoğuşma drenaj borusu 12. Buhar giriş borusu 13 - 14. Halat tutucu
4. FURANFLEX’İN HAVA İLE ŞİŞİRİLMESİ
- Üst valf (8) kapalı konuma getirilir.
- Tüm bağlantılar kontrol edilir
- Kompresör ile şişirmeye başlanır.

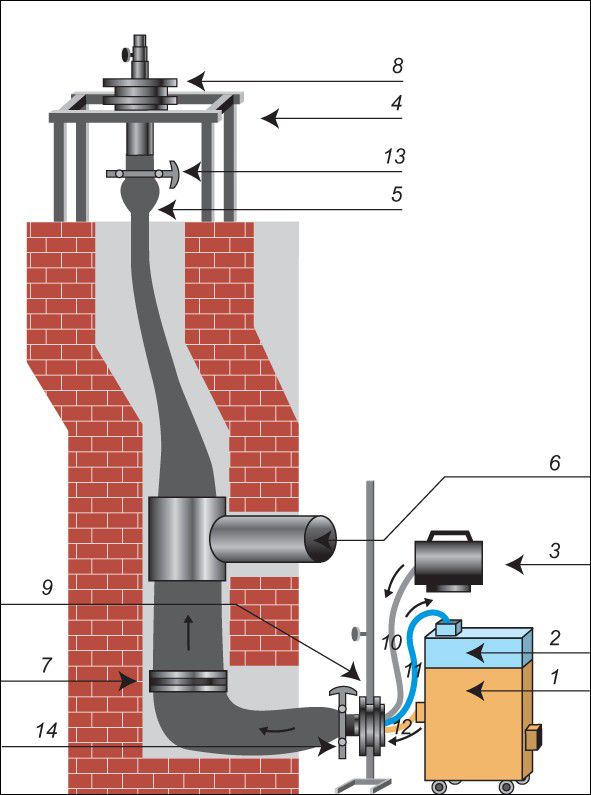

Furanflex’in kompresör yardımı ile şişirilmesi
1. Buhar kazanı 2. Su haznesi 3. Hızlı üfleme ünitesi 4. Üst ayak 5. FuranFlex ® 6. T-eklem 7. Kalibrasyon halkası 8. Üst adaptör kafası 9. Alt adaptör kafası 10. Hava giriş borusu 11. Yoğuşma drenaj borusu 12. Buhar giriş borusu 13 - 14. Halat tutucu
5. FURANFLEX’İN BUHARLA SERTLEŞTİRİLMESİ
- Buhar jeneratörü üzerinde gerekli basıncı ayarlanır. (0.1-0.4 bar, daha büyük çaplı daha düşük basınç gereklidir)
- 105 – 110 °C sıcaklıkta buhar baca içine gönderilir.
- Üst valf minimum açıya kadar açılır. (8)
- Sertleştirme işlemi takip edilir, buhar basıncı arttırılır (maksimum değer 0.4 bar'dır)
- Sertleştiğinde buhar basıncını kapatın, FuranFlex astarını soğutun (kompresör kullanılabilir.)

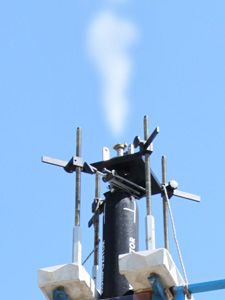

Furanflex sertleştirilirken kullanılan buharın üst valf den dışarı çıkışı

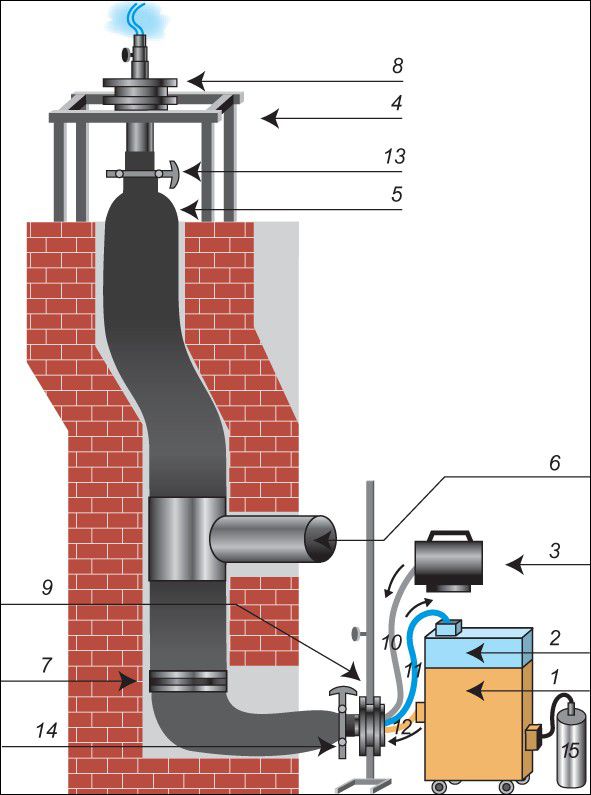

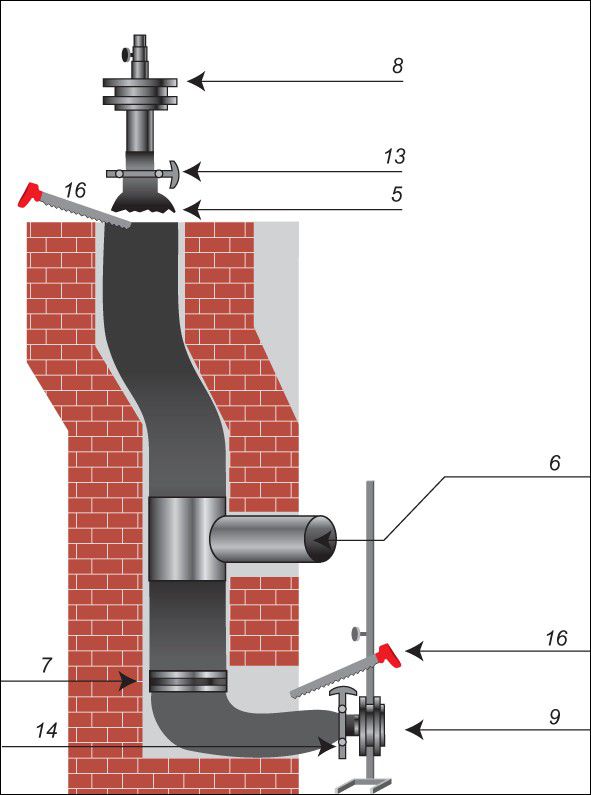

5. FuranFlex ® 6. T-eklem 7. Kalibrasyon halkası 8. Üst adaptör kafası 9. Alt adaptör kafası 10. Hava giriş borusu 11. Yoğuşma tahliye borusu 12. Buhar giriş borusu 13 - 14. Halat kıskaç 16. Testere
6. BACANIN UÇ KISIMLARININ ŞEKİLLENDİRİLMESİ
- Üst adaptörün altında kalan furanflex fazlalığının kesilmesi
- Alt adaptör ile dikey baca arasında kalan furanflex fazlalığının kesilmesi.

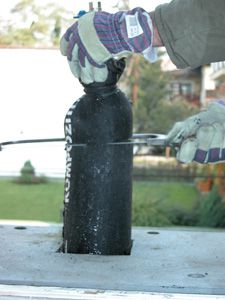

Bacanın üst kısmının şekillendirilmesi

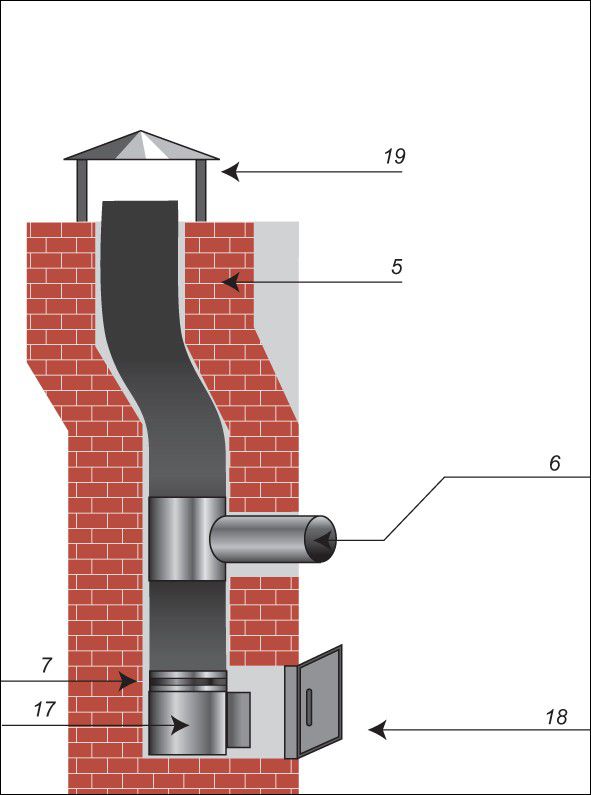

5. FuranFlex ® liner 6. T-eklem 7. Kalibrasyon halkası 17. Yoğuşma temizleme parçası 18. Kurum kapısı 19. Üst kapatma parçası
7. SONLANDIRMA İŞLEMLERİ
- Temizleme kapağının (17) kalibrasyon halkasına (7) takılması
- Kapağın kapatılması (18)
- Şapkanın yerleştirilmesi (19)

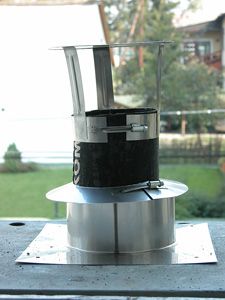

Yağmur korumalı şapkanın yerleştirilmesi
