YAPI

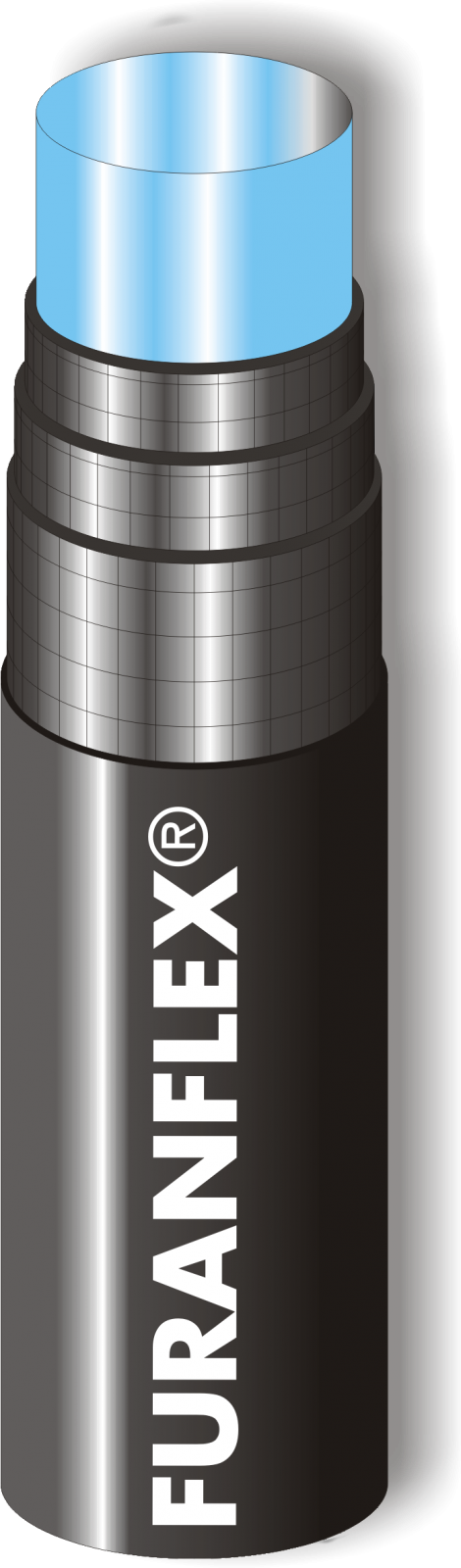

FuranFlex ^® astarları üç katmandan oluşur:

- İç katman: termoplastik boru filmi
- Kompozit katman: ısıya dayanıklı reçine ile emprenye edilmiş cam elyaf
- Dış katman: suni elyaftan ince tekstil kaplama

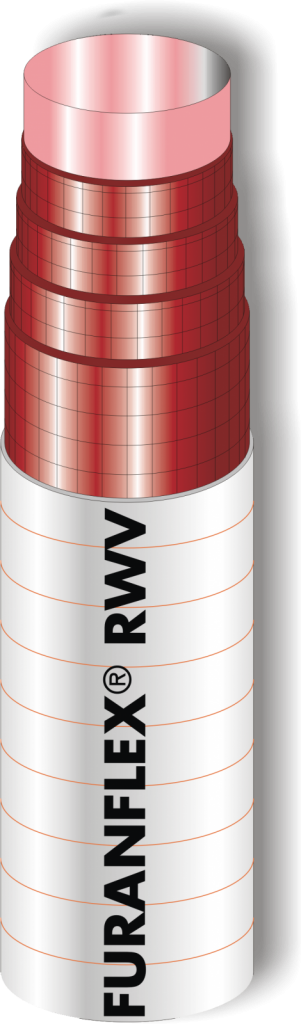

FuranFlex ^® RWV baca astarının kurulumu aynıdır , ancak uygulanan bazı malzemeler farklıdır:

- İç katman: Termoplastik boru filmi
- Kompozit katman: Isıya dayanıklılığı arttırılmış reçine ile emprenye edilmiş cam elyaf
- Dış katman: Cam elyaf ve Kevlar elyafından ince tekstil örtü











İç tabaka

Şişirme ve sertleştirme aşamasında dahili termoplastik polietilen boru filmi gereklidir. Kalınlığı 120-150 µm, erime noktası 120 °C'dir. Görevi, astar borusunun hava ve buharla şişirilmesi için gerekli olan gerekli hava kompaktlığını sağlamaktır. Boru filmi daha sonra sertleştirilmiş FuranFlex ve FuranFlex RWV tüplerinden dışarı çekilmeli ve uygun bir atık konteynerine atılmalıdır.

ORTA KATMAN

FuranFlex baca astarının ısı, alev ve korozyona dayanıklı yapısal malzemesi orta kompozit tabakadır. Kompozit terimi, fiber cam takviyeli sert termoplastik reçine anlamına gelir.

TERMOSET REÇİNETERMOSET REÇİNE

FuranFlex baca astarı için geliştirilen reçine, çeşitli bileşenlerin karışımından oluşan sıvı bir malzemedir. Özellikleri çeşitli katkı maddeleri ile değiştirilebilir. Termoset reçine, yüksek sıcaklıkta yavaş yavaş sertleşir. Sertleştirme işlemi üç aşamadan oluşur:

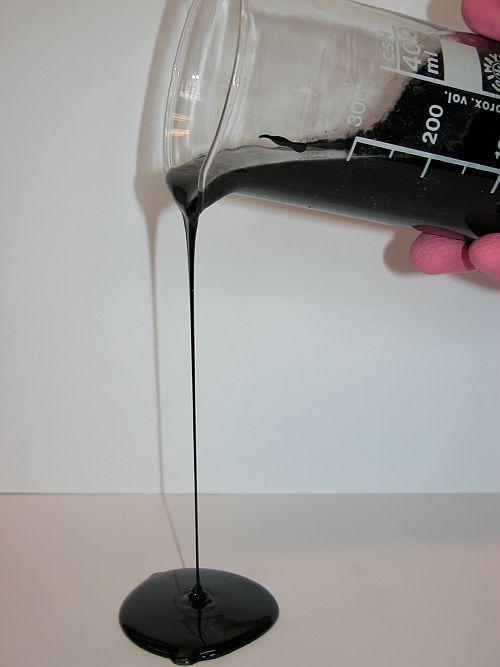

Sıvı Hal
Bu aşamadaki Viskozite balın viskozitesine benzer. Soğukta daha yoğun hale gelir, yüksek sıcaklıkta sulanır.

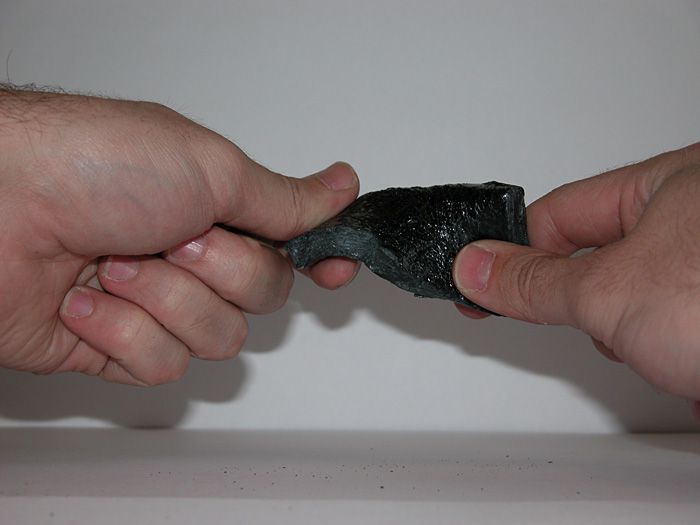

Yumuşak, Ancak Henüz Sıvılaşmadığı “B” Hali
Bir katalizörün etkisi ile, malzeme sıvı halden sıvı olmayan bir duruma aktarılır. Elle kavranabilir, belirli bir süre için bükülebilir ve saklanabilir. Isının etkisi ile hafifçe yumuşar.

Sertleştirilmiş durum
Isının etkisi ile reçine geri döndürülemez şekilde sertleşir. Sertleştikten sonra artık tekrar yumuşatılamaz. Bu aşamada, mükemmel bir şekilde ısıya ve korozyona dayanıklı sağlam bir yapısal malzeme halini alır.



FIBer-cam Tekstil

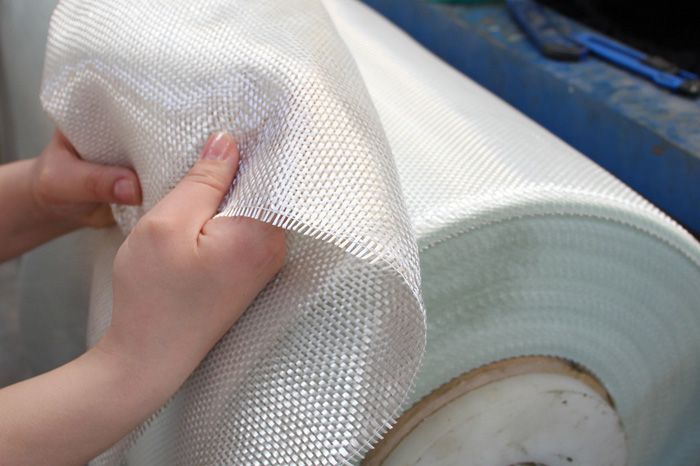

FuranFlex malzemesinde, cam elyafı tekstil ürünü şeklinde uygulanır. İnce dik ve uzunlamasına elyaf demetlerinden üretilen cam elyafı tekstil ürünün özgül ağırlığı 330 g / m2'dir.

Fiber-cam tekstilin uzunlamasına lifleri, Kurulu FuranFlex astarın dikey ağırlığını alır. Çapraz yön lifleri baca kesitinde sertliği sağlar.



Kompozit

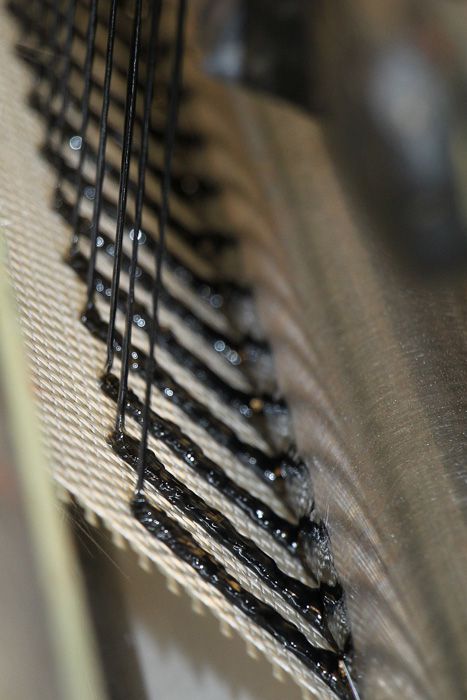

Elyaf cam tekstil, cam elyafları arasındaki boşlukları dolduran sıvı termoset reçine ile emprenye edilir. Sertleştikten sonra, kompozit yapıyı oluşturur.

Reçine, kuvvetleri Bir elyaftan diğerine aktarırken cam elyafları da malzemeyi korozyona karşı korur. Kompozit yapıların sertliği, bir saçtan daha ince olan takviye liflerinin miktarı, tipi ve yönü ile tanımlanır. FuranFlex baca astarının 2 mm duvar yapısının her metrekaresi 13 mikron çapında 3.000.000 metre elemental cam elyafına sahiptir. Cam elyafın sertliği çeliğe eşittir, ancak ağırlığı üç kat daha hafiftir (2.4 g / cm3).

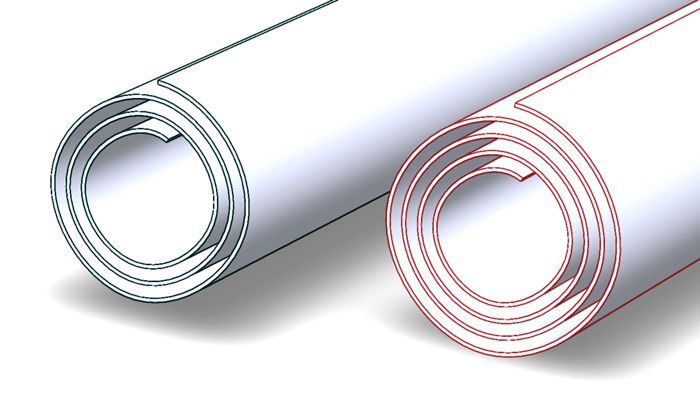

Orta kompozit tabaka, FuranFlex türüne bağlı olarak sertleştikten sonra, ayrılmaz bir birim oluşturan sıcakta, reçine emdirilmiş 3 veya 4 fiber cam tekstil içerir.

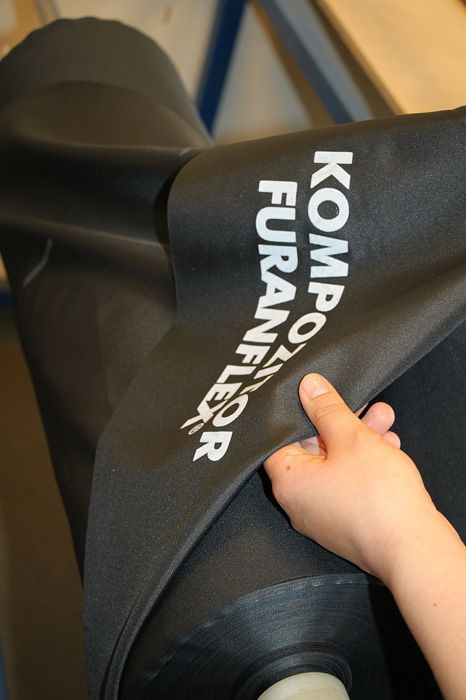

Dış katman

Reçine emdirilmiş elyaf cam tekstil ve iç folyodan oluşan FuranFlex baca astarının sertleşmesi buharla gerçekleştirilir. Buhar basıncı, boru şeklindeki film ve reçine emdirilmiş cam elyaf tekstilin katmanlarını daha büyük ve daha büyük çaplı kesit olarak oluşturur.

Büyümeyi belirli bir çapta durdurmak için, FuranFlex astarın dış yüzeyinde harici esnek olmayan bir tekstil tüpü geçirilir.

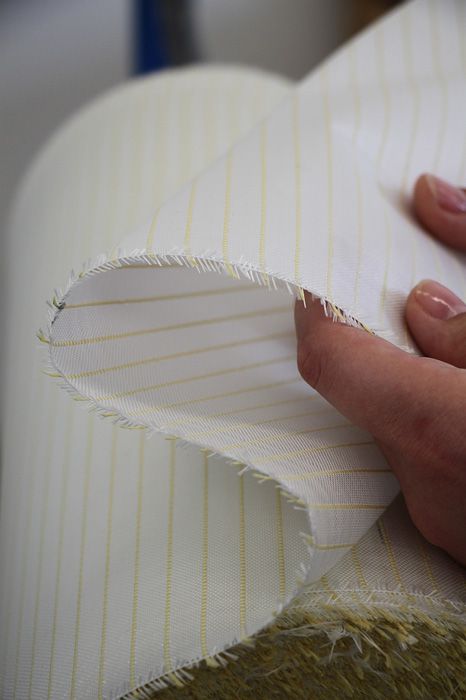

Siyah polyester tekstil, 500 °C'nin altındaki sıcaklıklar için geliştirilirken, cam ve Kevlar liflerinin beyaz tekstili 1000 °C'nin altındaki sıcaklıklar için geliştirilmiştir.
